经过这样的检测,真的“都挺好”!
来源:常德烟机
卷烟圆周是卷烟产品的一项重要物理指标,测定卷烟圆周也是国标规定的重要检验内容之一。卷烟圆周的波动,对吸阻、硬度、滤棒接合都会产生一定影响。而在卷烟生产中,人员、物料、设备等都是可能影响卷烟圆周稳定性的因素。
目前,常德烟机推出的光电式直径检测系统采用光学方式非接触测量卷烟机卷烟部分上的烟条直径,测量结果由模块控制器进行加工处理,然后通过PROFIBUS 总线或CAN总线将数据送至卷烟机主控系统。换算的实时圆周测量数据直观精确的显示在卷烟机人机界面软件上,使挡车工在卷烟过程控制精度和纠偏的及时性大大提高。
烟支圆周检测原理
直径传感器的接收器接收来自发射器的激光,接收器使用 CCD (电荷耦合器件)作为接收检测装置。CCD 属于线性排列的受光组件。当目标放置在发射器和接收器之间时,接收器上会形成阴影。通过检测亮到暗以及暗到亮的转变,单元得以精确测量这些区域。
烟支圆周检测说明

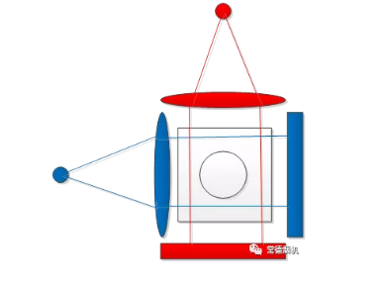

使用颜色标记的两个激光传感器夹角为90°;两个激光传感器使用投影测量的方法分别测量烟条在各自投影角度上的烟条直径;通过直径的平均值计算测量位置的直径(忽略传感器轴向位置差)。

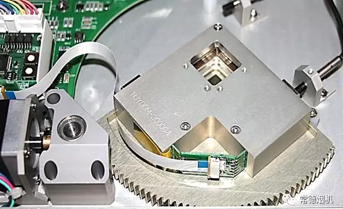

光电式直径检测装置内部两个相差90°相位的直径传感器,来测量烟支的圆周数据;依据直径传感器的特性,光电式直径检测装置通过步进电机带动直径传感器探头围绕烟支来回90°转动,实现对烟支全方位的直径检测,每秒钟进行多达 1000 个测量值,每支烟条段至少测量 5 次,这些测量结果由电子元件进行加工处理,通过PROFIBUS总线或CAN总线将数据传送至PLC系统或SES传感器,最后以圆周数据显示在界面软件上
