烟支外观质量视觉检测系统

2020-05-20(5114)次浏览

随着卷烟设备自动化程度的不断提高以及生产效率的提升，对卷烟产品质量检测和工艺环节中的质量控制提出了新的要求，人工抽检方式已经无法满足现代化实际生产中的需求，而机器视觉检测技术的引入，克服了人工检测存在的种种问题，提高了检测效率和检测质量，从而保证了产品品质。

一、概述
随着卷烟设备自动化程度的不断提高以及生产效率的提升，对卷烟产品质量检测和工艺环节中的质量控制提出了新的要求，人工抽检方式已经无法满足现代化实际生产中的需求，而机器视觉检测技术的引入，克服了人工检测存在的种种问题，提高了检测效率和检测质量，从而保证了产品品质。
为了满足卷烟企业的实际需求，提升卷烟外观品质的检测和控制水平，降低卷烟外观品质缺陷的投诉率，我们开发了烟支质量视觉检测系统。系统采用四组全彩色高帧率相机的两检测组件分别安装于卷烟机检测轮、剔除轮部分，用于在线实时检测鼓轮上烟支外观缺陷。检测组件还集成红外式松头检测、滤嘴端缺嘴检测等功能。当检测到缺陷烟支时剔除该缺陷烟支并保存该缺陷烟支图片，剔除的数据分类统计集中显示在卷烟机人机界面软件上。该套系统能够完全取代人工检测，有利于资源的节约，使卷烟产品的生产检测更加高效精准。

二、检测功能

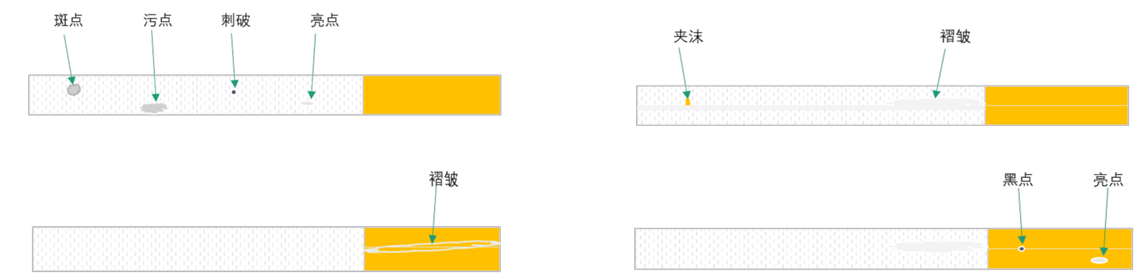

主要检测功能有：水松纸长度、错牙检测、烟杆缺陷（斑点、油渍、刺破、亮点、褶皱等）、水松纸缺陷（黑点、亮点、褶皱等）。

三、系统特点
◆采用光学镜头成像，抗干扰能力强，降低局部烟尘导致的误检误剔；
◆采用四组全彩色高帧率相机组件，拍摄烟支表面图像用于缺陷烟支检测；
◆采用专用工业控制计算机进行图像处理，功能强大且扩展性好；
◆缺陷烟支以照片形式分类保存，以备后续质量追溯；
◆控制系统集成于卷烟机电控箱内，不占用外部空间；
◆系统剔除信息显示、参数设置操作与卷烟机人机交互系统集成；
◆系统具备全要数数采数据输出，与卷烟机数采同一接口输出；
◆兼容性强，集成红外式松头检测、滤嘴端缺嘴检测、稳压式漏气检测（选项）；
◆缺陷烟支取样功能接口。

四、技术指标
◆目标机型生产速度：7000 支/ 分钟
◆系统检测能力：单通道≤ 12000 支/ 分钟
◆烟支尺寸：烟支长度：45mm ～ 110mm，烟支直径：5.2mm ～ 8.4mm
◆准确率：≥ 95%

五、改造工期
烟支外观质量视觉检测系统改造工期为：5天（含安装、调试）。
