MAZ01 型烟支/ 滤棒在线取样综合检测系统

2020-05-20(2210)次浏览

全自动在线取样、检测、监控系统，卷烟质量控制提供准确实时数据

一、概述
MAZ01型烟支/滤棒在线取样综合检测系统，由两部分组成：烟支/滤棒综合检测在线仪检测装置与柔性自动取样装置。该系统作为卷烟机在线生产质量保障系统，安装在卷烟机末端出口，实时进行烟支抽样，测量烟支的重量、圆周、长度、吸阻、通风度、烟丝分布（选项）、烟支水分（选项）等多项物理参数。
烟支/滤棒在线取样综合检测系统能够实时地对烟支物理参数进行检测、监控，实现取样、测量的全自动化。设备性能稳定、数据可靠，自动化程度高，操作方便、故障率低。同时具有良好的人机交互系统，便于数据采集、分析、保存、显示等功能，通过建立数据索引，能够快捷地进行各项数据的查询。作为常德烟草机械有限责任公司的配套产品，不仅是卷烟机质量保障系统，还适用于滤棒生产车间的滤棒在线检测。

作为卷烟机的重要组成部分，烟支/滤棒在线取样综合检测系统通过高速网络实时、准确地把各项参数反馈至卷烟机的人机交互系统，给卷烟机操作人员提供及时、准确的数据，以便及时反馈、控制。为提高生产车间的信息化，为数据采集系统提供了丰富的原始数据，为生产质量控制系统提供准确的实时统计数据，使得质量监督部门能够更好的掌握生产线产品的质量变化情况趋势。

二、检测功能

卷烟机组或滤棒成型生产设备生产的烟支或滤棒，对重量、圆周、长度、吸阻、通风度等各项物理指标，都有严格的工艺要求；而对于生产过程来说，存在许多不确定因素，容易导致产品出现质量问题。传统的方式，一般是质检员或者机台操作人员对产品进行抽样检查，确保产品各项指标在正常的范围之内。而抽样检查一般都是采用质检室离线测量的方式进行，数据反馈到操作人员存在一定的时间差，如果产品质量存在问题，则不能及时处理。由于对质量无法达到实时跟踪，容易造成质量事故导致损失，而采用烟支/滤棒在线取样综合检测系统，则能够很好的解决这个问题。

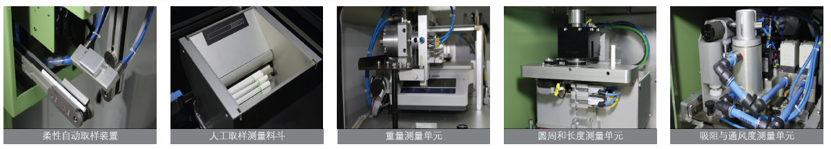

在正常生产时，通过自动取样装置，从烟支/滤棒输送带上抓取样品，送入烟支/滤棒综合检测仪测量单元进行测量。测量单元获取样品后，通过检测，可采集到烟支的重量、圆周、长度、平均密度、密度分布、烟支水分平均值、吸阻、通风度等烟支/滤棒相关物理参数。
烟支测量的数据能够做到实时显示，以反馈给操作人员；在出现质量问题的情况下，通过系统发出各种警告提示操作人员进行处理，避免错过最佳处理时间，最大程度上降低损失或者避免发生质量事故。

三、环境指标

压缩空气供应：　　>600Kpa， 40L/Min
工作环境温度：　　+10℃～+40℃（推荐环境温度22±2℃）
推荐环境湿度：　　60±5%RH　
电源：　　　　　　AC220V±10%，50Hz±5%
功率： <300W

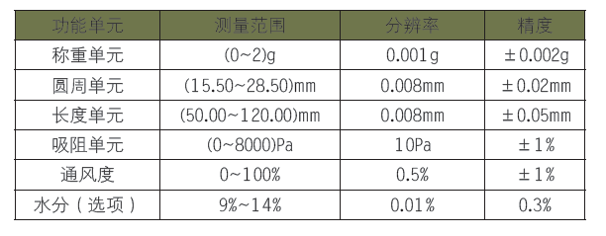

四、性能指标
