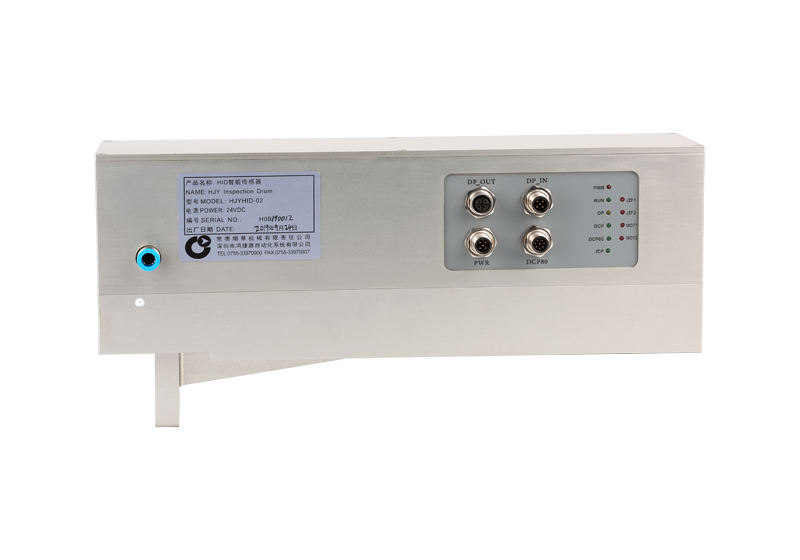

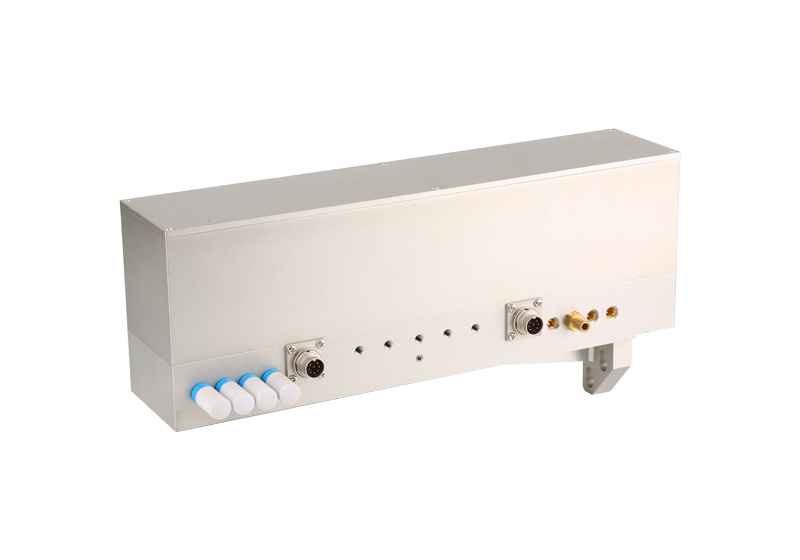

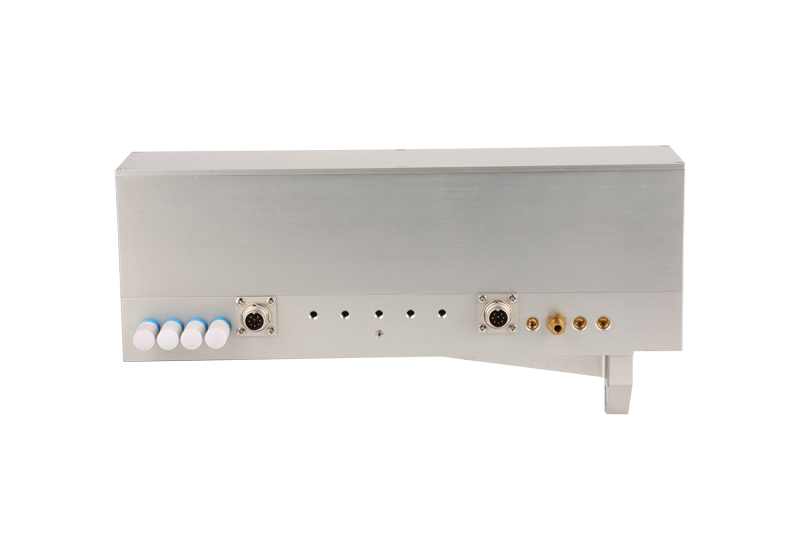

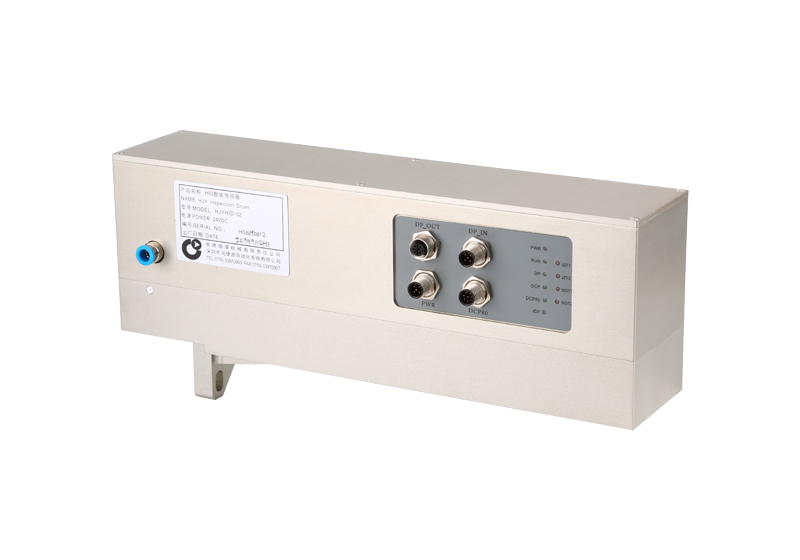

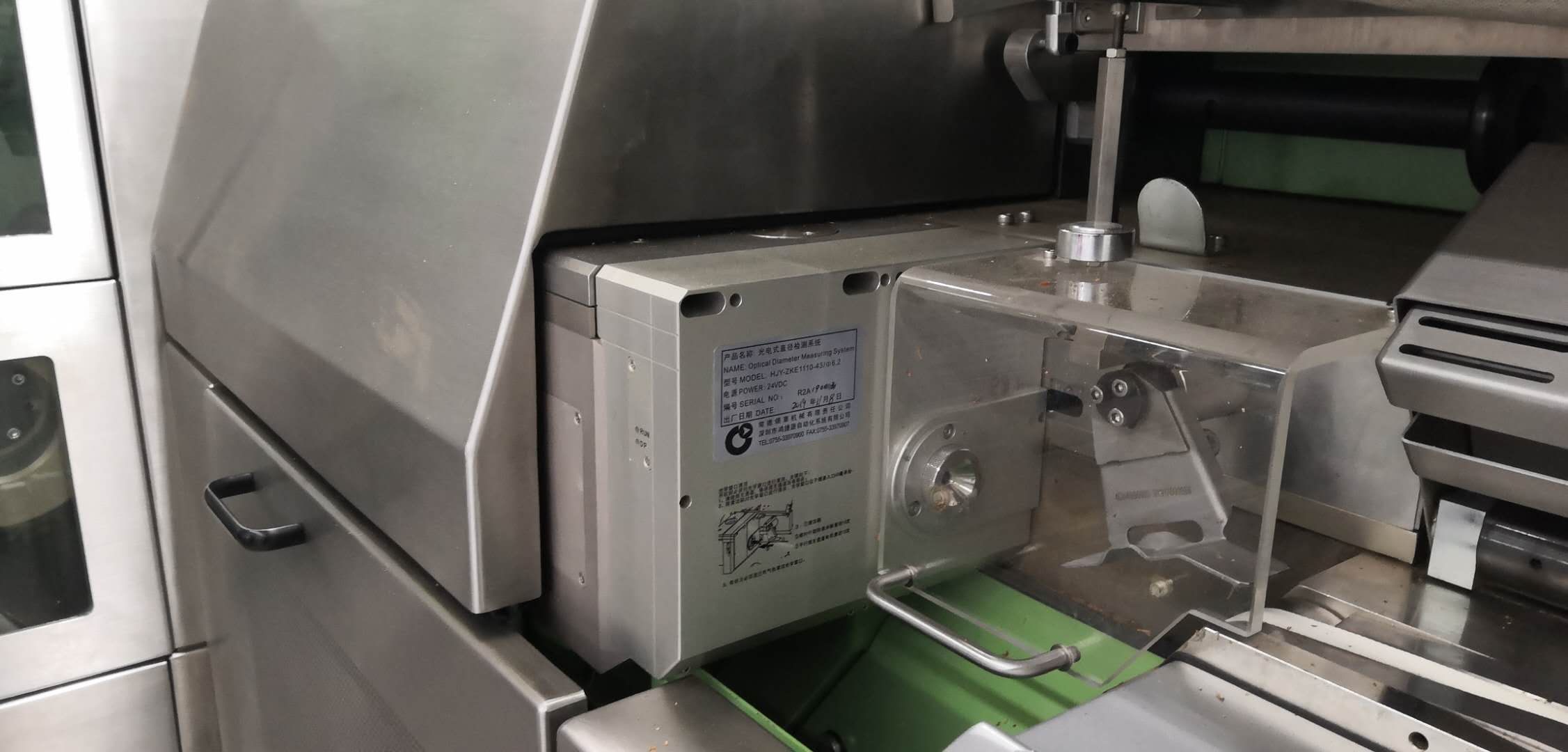

HID智能传感器类别:ZJ118型卷接机组

简介:ZJ118型卷接机组是中烟机械集团公司以ZJ112型卷接机组为技术平台自主研发的新一代国产高速卷接机组,额定生产速度8000支/分钟。机组由YJ118型供料成条机、YJ118型卷制成形机、YJ218型滤嘴接装机组成。

产品介绍

ZJ118型卷接机组是中烟机械集团公司以ZJ112型卷接机组为技术平台自主研发的新一代国产高速卷接机组,额定生产速度8000支/分钟。机组由YJ118型供料成条机、YJ118型卷制成形机、YJ218型滤嘴接装机组成。

该机组广泛应用多项行业领先的卷接技术和设计理念,如流化床供丝技术、水冷式整体烟枪、伺服驱动系统、多种先进检测技术和自诊断系统,保证机组具有高生产率、高可靠性、低消耗、节能环保、智能化与自动化的特点,能生产高品质的精美卷烟产品;

专业的降噪设计,保证机组运行更“安静”;多项人机工程学技术的应用,如盘纸自动更换系统、废烟自动收集系统、防漏灰设计,保证该机组具有操作方便、劳动强度低、人机友好的优点;全新专业的外观造型设计,带来比肩世界的设计品质和无与伦比的感官体验。

“博采众长,创新超越”,ZJ118型卷接机组以实现客户急需的先进技术和完善功能为动力,精益求精,臻于至善,为卷烟工业企业“卷烟上水平”创造新的辉煌!


ZJ118型卷接机组特点

· 流化床供丝技术,供丝更柔和
· 螺旋回丝系统,不堵丝、不漏灰
· 水冷式烟枪,烟支外观质量更好
· 废烟条自动切碎回收,劳动强度降低

· 美观大气的机组外观造型
· 嵌入式IPC控制系统
· 19英寸TFT触摸屏显示器
· 100M工业以太网交换机
· 节能的集中供电式伺服驱动系统
· 支持热插拔的分布式I/O

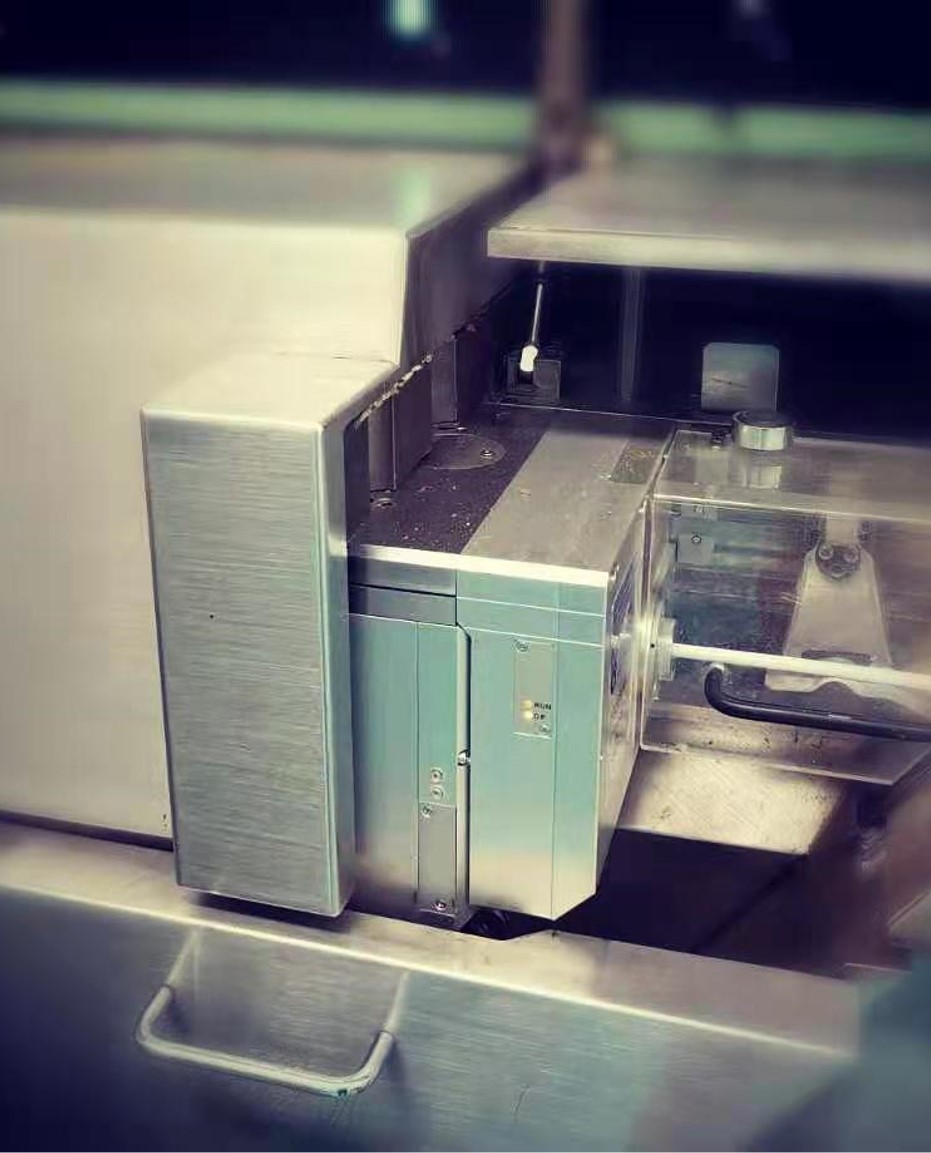

· 基于智能传感器的烟支质量检测与重量控制
· 先进的总线技术
· 频闪照明技术
· 更小的烟支短期偏差
· 完善的烟支质量检测
· 高品质的烟支外观质量
· 更低的原辅材料消耗
· 界面友好的人机交互系统
· 优异的机组运行稳定性
· “安静”的卷烟生产线
· 体贴的人机工程学设计

· 手自一体液压系统,操作更轻松全自动纸盘架,更换纸盘更方便
· 免维护的旋风除尘器,设备除尘更省心
· 专业的降噪设计,设备运行更“安静”


产品结构

ZJ118 供料成条机

原理

供料成条机从外部接收烟丝,将其进行均匀、计量、梗丝分离等处理后经流化床输送到风室,风室装置将烟丝制成连续的烟丝束并传送给卷制成形机。在进入卷制成形机前,重量控制系统控制的劈刀将烟丝束上多余的烟丝劈下。同时,供料成条机还自动拼接卷烟纸带并将纸带传递到卷制成形机。


特点

· 柔和供丝的流化床供丝系统
· 去除含铁杂质的磁选装置
· 耐磨的硬质合金导轨和陶瓷轮
· 带有端部压实功能的劈刀装置
· 两级梗丝分离系统
· 烟梗自动抽吸装置
· 数字式的风速显示

ZJ118 卷制成型机

原理

卷制成形机接收供料成条机生产的烟丝束和卷烟纸带,在烟枪中用卷烟纸将烟丝束包裹制成烟条,并由烟支切割装置切成双倍长的烟支,再将其传送至滤嘴接装机。


特点

· 水冷式烟枪
· 大容量密封防尘的精确供胶系统
· 废烟条自动切碎回收装置
· 维护方便的变压器箱
· 实时可调的钢印油墨
· 19英寸TFT触摸屏显示器
· 带有异物剔除功能的微波密度检测
· 保证烟条精美外观的烟条光学检测


· 实现烟条直径检测与自动控制的光电直径检测
· 伺服电机运行参数(温度、速度、转矩等)可实时监测

· 安全PLC技术


 ZJ118 滤嘴接装机

原理


在滤嘴接装机上,双倍长的烟支经分切后拉开一定距离,放入双倍长的滤嘴,再粘贴上有胶水的水松纸,并经搓接、切割、调头、检测、剔废后传送给下游连接设备直至包装机。

特点

· 剪切式切纸装置
· 水松纸碎片抽吸装置
· 废烟支自动回收装置
· 硅胶浮圈靠拢装置
· 5点位搓板

· 油润滑的主传动系统
· 一体化封装的质量检测系统
· 非接触式红外端头扫描器
· 具有自诊断功能的触控式操作面板
· 频闪照明技术

技术参数

额定生产速度      8000 cig/min
额定烟条速度      560 m/min
滤嘴卷烟长度      65~100 mm

烟支长度             54~90 m
烟支直径            φ6.9~φ9.0 mm
水松纸宽度         15~35 mm
四分切                15~35 mm
六分切                10~25 mm


机型/结构 ZJ17 ZJ112 ZJ118
供丝系统 输送带送丝 流化床供丝 流化床供丝
回丝系统 皮带输送+回丝振槽 主皮带输送+回丝 全螺旋回丝
供纸系统 SE正前面,半自动 YJ118右侧,半自动
烟枪 空冷,分段式 振槽+副螺旋回丝 水冷,整体式
掉头装置 调头轮 SE正前面,半自动 锥鼓轮(可选)
废烟自动收集 水冷,分段式
驱动系统 变频控制 调头轮 S120伺服驱动
润滑系统 自然冷却 水冷润滑(可选)
显示屏 12.1英寸触摸屏 611u控制 19英寸触摸屏
变压器箱 回转式 自然冷却 抽屉式,维护方便
液压系统 手动 12.4英寸触摸屏 手自一体
液压系统 回转式
电动

可选配置

烟梗处理方式

· 进入集中除尘系统和梗丝箱
· 进入集中除尘系统
· 进入独立烟梗处理装置


短烟丝回收系统

· 不带短烟丝回丝装置
· 带短烟丝回丝装置(用户须同时选择取消供料成条机主风机装置)


重量控制系统(微波式)

· 不带异物剔除功能
· 带异物剔除功能


卷制成型机润滑油冷却系统

· 自然冷却
· 水冷却

烟支调头方式

· 调头轮
· 锥鼓轮(≤84mm长烟)

滤棒供给方式

· 不滤嘴盘
· 滤棒接收装置(YF26)

数据通讯接口

· 不带数据通讯接口
· 带数据通讯接口

剪切式毛刷润滑方式

· 无润滑
· 定时定量自动润滑


低位出烟方式

· 普通方式(高位)
· 柔性组烟堆码方式


在线烟支质量检测系统

· 不带在线烟支质量检测
· 带在线烟支质量检测

水松纸自动纠偏

· 不带自动纠偏
· 带自动纠偏

滤嘴接装机照明技术

· 普通照明
· 频闪照明

光电直径检测

· 不带光电直径检测
· 有烟条直径/圆周显示
· 有烟条直径/圆周显示,且烟条直径可自动调节


烟支质量检测

· 仅带空头+漏气检测
· 带空头+漏气+OTIS/吸阻/通风度检测(可任意组合)
